金屬氟碳漆的基本特征

1、金屬氟碳漆具有超強(qiáng)耐侯性、耐久性

2、金屬氟碳漆具有優(yōu)異的耐化學(xué)品性

3、金屬氟碳漆具有優(yōu)異的抗污性能，漆面可用普通清潔劑刷洗

4、金屬氟碳漆漆膜致密堅(jiān)硬，抗沖擊、耐磨損

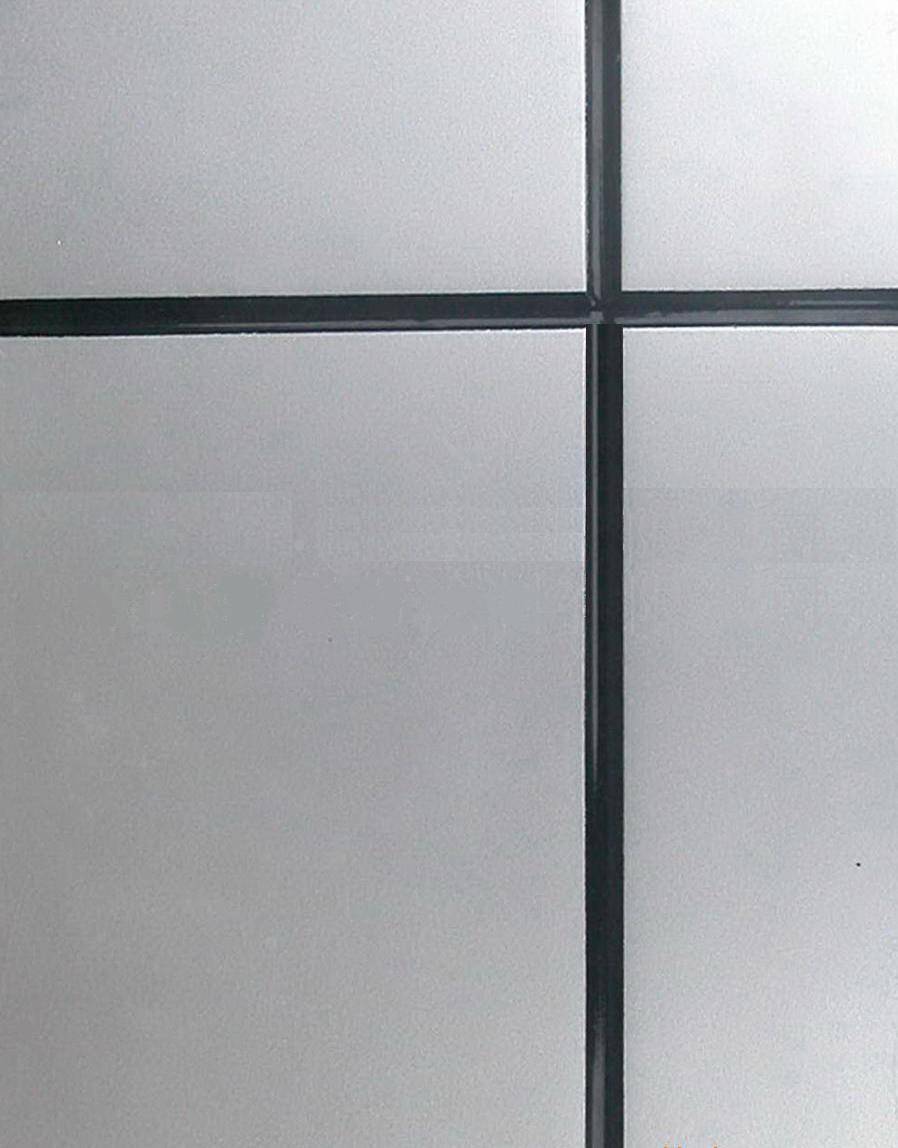

金屬氟碳漆適用于金屬、木材、塑料、裝飾板材、標(biāo)志性建筑等的罩面裝飾保護(hù)，以及建筑外墻仿金屬幕墻的罩面。金屬氟碳漆可用于環(huán)氧、聚氨酯、丙烯酸等涂料的罩面漆。

 顏色:清漆

漆膜:低光，60度角下為20-40個(gè)光澤單位以下

稀釋劑:金屬氟碳漆專用稀釋劑

清洗劑:金屬氟碳漆專用稀釋劑

比重:1.05千克/升

VOC(EPA24):488克/升，隨顏色而變化

理論題記固含量:40%

耐磨損性: ASTM D 4060-優(yōu)良

耐潮濕性: ASTM D 2247-優(yōu)異

延展性: ASTM D 522B-優(yōu)異

硬度: ASTN D 3363-優(yōu)異

抗沖擊強(qiáng)度: ASTM D 2794-優(yōu)異

抗化學(xué)物質(zhì): ASTM D 1308,24小時(shí)-優(yōu)異(不受堿、鹽、濕氣、油脂、食品及洗滌劑的濺濕和溢出的影響。)

抗沾污性: ASTM D 1308-1，接觸一星期-優(yōu)異(不受彩筆、唇膏、污漬、鞋油等及噴漆等沾污的影響。)

理論涂布率:按干膜厚度25微米計(jì)，忽略損耗時(shí)，金屬氟碳漆涂布率達(dá)16平方米/升。實(shí)際涂布率會(huì)因底材不同而有所差異，另外施工方法、使用條件以及涂布面的底材平整性等因素也有影響金屬氟碳漆的實(shí)際涂布率。

推薦漆膜厚度:1、干膜厚度25-35微米，2、濕膜厚度63-88微米。

1、噴涂。干燥時(shí)間:至少15小時(shí)。 施工遍數(shù):一遍或二遍。最好是二遍以保面漆性能。

2、打磨:使用600~800目細(xì)砂紙砂磨。砂磨時(shí)用力不能太重，以免將底漆涂膜磨穿，但必須認(rèn)真徹底。否則，面漆噴涂后，將無法得到平滑的涂膜，甚至?xí)�出現(xiàn)光澤明暗不均勻(發(fā)花)現(xiàn)象。

3、除塵:必須用抹布除塵(用噴槍吹風(fēng)達(dá)不到要求)，如果除塵不徹底，面漆施工后將無法得到平滑的涂膜，會(huì)出現(xiàn)顆粒。

4、施工要求: 噴完后，顏色均勻，光澤一致。 砂磨及除塵后，涂膜表面光滑，無粉塵及各種污渣。膩?zhàn)訉颖砻嬗幸粚雍窦s50~80μm厚的涂膜，無漏噴現(xiàn)象。

5、施工配比:嚴(yán)格按廠家說明書要求比例將主漆與固化劑混合后，加適量稀釋劑(根據(jù)氣候、溫度調(diào)整粘度為涂-4杯18~23秒)，用100目濾網(wǎng)過濾，并且必須在4小時(shí)內(nèi)用完，否則混合料會(huì)膠化變質(zhì)，影響其封閉效果及附著力。

6、過濾:調(diào)配后須使用100目濾網(wǎng)過濾，混合料在放置過程中須不斷攪拌，以免沉淀。

7、噴槍型號:W-71等

8、施工方法:金屬氟碳漆必須噴涂，實(shí)色漆最好是輥涂。

9、施工遍數(shù):二遍。

10、施工要求: 閃光粉分布均勻，密度與樣板相當(dāng)。無流掛現(xiàn)象。無明暗不均勻及發(fā)花現(xiàn)象。光澤均勻，手感細(xì)膩，涂膜上極少有顆粒。(注:金屬漆最好罩面，實(shí)色漆可罩可不罩。


1、施工溫度0-35℃，基面溫度最好不低于5℃。

2、金屬氟碳漆貯存要注意防潮、防水、防太陽直射。

3、光澤一致，不允許流掛、漏涂。

4、每次配料量不宜過多，以免長時(shí)間靜置，導(dǎo)致固化。

5、一定要使用專用專配套輔料，嚴(yán)禁用水、香蕉水、醇、汽油等。

6、在濕度85%以下，溫度0-35℃為宜，切勿在以下條件下施工:雨、雪、霧、霜、大風(fēng)，或相對濕度85%以上。

7、常溫下涂裝后的漆膜7d左右方可完全固化，建議不要提前使用。

8、安全措施及預(yù)防方法:保證良好通風(fēng)，佩戴防護(hù)用具，防止沾污皮膚、眼睛。如有金屬氟碳漆濺入眼睛，請立即用清水沖洗并及時(shí)就醫(yī)。施工環(huán)境嚴(yán)禁煙火。

9、使用溫度限制:121℃(某些顏色在該溫度下會(huì)有所變化)

10、金屬氟碳漆干燥時(shí)間:25微米干膜厚

11、通風(fēng)條件、漆膜厚度、環(huán)境濕度、稀釋度及其他因素均可能影響干燥速度。

12、混合比例:8份(基漆):1份(固化劑)一見混合操作說明。

13、混合有效期:在25℃和50%濕度條件下可保持8個(gè)小時(shí)

14、施工時(shí)因考慮噴涂人數(shù)、噴涂面積、噴涂基面與腳手架層數(shù)之間的配合。一般情況下，寬度大于8米、高于4-6米層腳手架的墻面，可于每一層安排一個(gè)噴涂員，整個(gè)墻面從左到右同時(shí)開始噴涂，每個(gè)噴涂員在噴涂時(shí)，務(wù)必使涂料在墻面形成均勻連續(xù)的濕膜，在保證涂料不流掛的前提下應(yīng)盡可能噴厚一些，站在上層的噴涂員與下層的噴涂員保持1米左右的距離，以此類推。每噴涂完一塊必須由地面人員從下方觀察檢查須與已有分格塊顏色、光澤均勻一致后方可進(jìn)行下一分格塊的噴涂。

金屬氟碳漆在25℃不開啟的情況下保質(zhì)期為24個(gè)月

含有C-F鍵的涂料統(tǒng)稱為氟炭涂料。

金屬氟碳漆有金屬防腐專用氟碳漆和金屬質(zhì)感氟碳漆兩種。

金屬防腐專用氟碳漆用氟樹脂，優(yōu)質(zhì)的顏、填料等組成，為二液型涂料。能有效防止多種腐蝕介質(zhì)對基面的破壞，延長被涂物的使用時(shí)間。

金屬質(zhì)感氟碳漆是由氟樹脂以及各種金屬顏料組成，具有強(qiáng)烈的金屬質(zhì)感。
